您当前的位置:首页 > 产品中心 > 投影仪 >

1100-500万能材料试验机

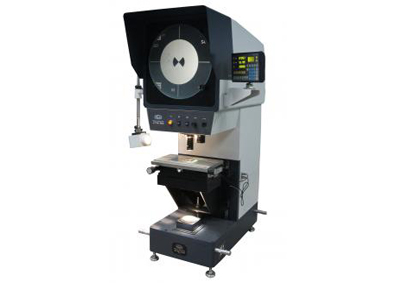

名称:φ600数字式投影仪
详细信息 : 型号:JT36
  • 售前QQ: 18115517817 13405131752

  • 售后QQ: 376561747 983904603
  • 立即咨询客服

    • 测量对象:

      1.在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;
      2.在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;
      3.在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;
      4.在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓;
      5.在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。

      技术参数:

      类型 小型 大型
      台面尺寸(mm) 500×260  600×360
      测量范围(mm) 200×100  300×200
      调焦范围(mm)
      0~80
      0~80
      分辨率(mm) 0.001 0.001
      仪器准确度 4+40/Lμm(其中L为测量长度,单位:mm) 4+40/Lμm(其中L为测量长度,单位:mm)
      工作台承重(kg) 10 10
      物镜放大倍率 10× 20× 50× 100×
      物镜物方视场(mm) φ120 φ60 φ30 φ12 φ6
      物镜工作距离
      (mm)
      102 135 87 76 49
      投影屏 投影屏尺寸 φ600mm
      投影屏旋转范围 0°~360°
      旋转角度显示当量 1′
      旋转角度准确度 6′
      放大倍率误差0.08% 0.08%
      照明光源 投射 24 V 150W 卤钨灯
      反射 24 V 150W 卤钨灯
      环境要求 室温20℃±5℃,相对湿度40%-70%RH
      仪器外形尺寸(mm) 长 1420×宽 1300×高1940
      仪器质量 550kg

      仪器特点:
      1.仪器投影屏为垂直安装,便于使用者观测。
      2.透射照明强度分高低两档可调,适应于不同工件的测量。
      3.光学系统品质优良,物镜成像清晰,放大分辨率准确。
