1100-500万能材料试验机

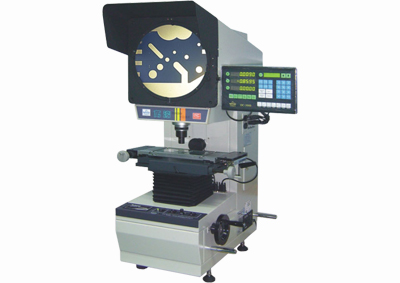

名称:标准型数字式测量投影仪
详细信息 : 型号: CPJ-3007/3010/3015
  • 售前QQ: 18115517817 13405131752

  • 售后QQ: 376561747 983904603
  • 立即咨询客服

    • 测量对象:

      1.在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;
      2.在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;
      3.在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;
      4.在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓;
      5.在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。

      技术参数:
      型号 反像型
      正像型
      CPJ-3007
      CPJ-3007Z
      CPJ-3010
      CPJ-3010Z
      CPJ-3015
      CPJ-3015Z
      X轴坐标行程 (mm) 75 100 150
      Y轴坐标行程 (mm) 50 50 50
      金属台面尺寸 (mm) 260×152 306×152 340×152
      玻璃台面尺寸 (mm) 125×100 175×100 196×96
      X、Y轴坐标分辨力 (μm) 0.5
      示值误差 (mm)

      E1XY=(2.5+L/100)

      E1XY=(2.5+L/75) E1XY=(3+L/50)
      Z轴坐标行程 (mm) 90 (调焦)
      仪器重量 (kg) 120 125 130
      外形尺寸 (mm) 770×550×1100 770×550×1100 770×550×1100
      投影屏 尺寸 (mm) Ф 312,使用范围>Ф300(刻有米字线)
      旋转范围 0~360°
      旋转分辨力 1' 或 0.01°
      物镜 放大倍数 10× (选) 20× (选) 50× (选) 100× (选)
      物方视场 (mm) Ф30 Ф15 Ф6 Ф3
      工作距离 (mm) 77.7 44.3 38.4 25.3
      测量最大高度 (mm) 80 80 80 80

      仪器电源: AC 100-240V 50/60Hz,总功率: 400W


      仪器特点:
      CPJ-3000/3000Z系列数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
