二次元测量仪测量短直线的关键点

作者:牧象仪器 来源:www.szmxyq.cn 时间:2017-10-18 13:02

二次元测量仪由光学显微镜对待测物体进行高倍率光学放大成像,经过CCD摄像系统将放大后的物体,影像送入计算机后,其又名精密影像式测绘仪,它克服了传统投影仪的不足, 是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置,特别是精密零部件的微观检测与质量控制。

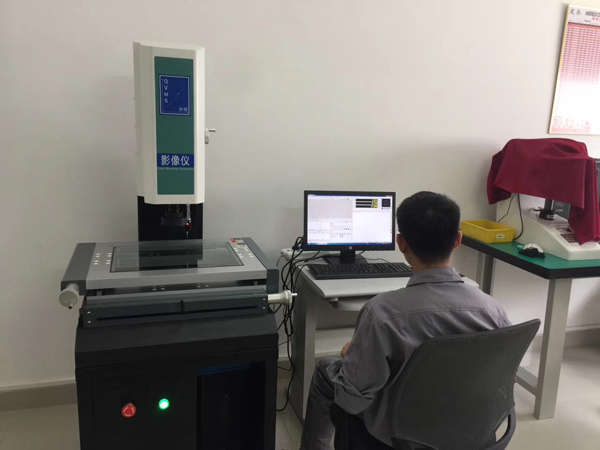

二次元测量仪

二次元测量仪对短直线进行测量时,关键点要注意图纸上元素的关联;要测量2条短直线的角度,如用常规的直接测量2条短直线求夹角的方法,由于直线太短、采点距离过近,造成求解直线时误差放大,再由直线求夹角时结果自然就很不准确。关键对图纸进行仔细分析,发现2条短直线的交点正好位于小圆孔的中心点上,把中心点引入来构造2条直线,就能解决短直线夹角的测量问题。具体方法:在PC—DMIS软件自动方式下执行矢量点功能,先在1条短直线上打1点,与圆孔中心点一起构造1条直线,然后同样在另l条短直线上打l点,再与圆孔中心点一起构造1条直线,2条直线夹角即为所求。总之,短直线的测量要尽量避免将短直线延长后再求值,而测量思路是要么把短直线缩小为一个点来处理,要么把短直线和理论上与短直线在同一直线的点虚拟成长直线来处理。
