1100-500万能材料试验机

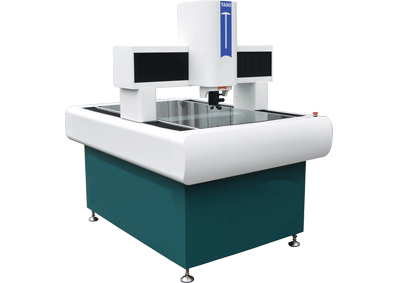

名称:8060全自动龙门式影像仪
详细信息 : 型号:CNC-8060
  • 售前QQ: 18115517817 13405131752

  • 售后QQ: 376561747 983904603
  • 立即咨询客服

    • 测量功能:

      测量元素:长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。

      软件功能:

      一.基本功能:
      ●笛卡尔坐标/极坐标转换           ●绝对/相对/工作坐标转换
      ●公/英制转换                             ●度/度分秒转换
      ●点/点群                                 ●两点/多点求线
      ●三点/多点求圆及弧               ●B-spline线
      ●两点间的距离                       ●两线间的平均距离
      ●点线间的距离                       ●两圆心距离
      ●圆线距离                              ●两线间的夹角及交点

      二.特殊功能:
      ◆光源控制:全电脑控制光源。
      ◆自动变倍:不需要在每次变倍后重新影像校正,并可在测量及编程过程中任意变换放大倍率,能够在测量同一物体不同部分使用不同放大倍率,录入程序。。
      ◆自动对焦:由电脑自动判定对焦面,以保证每次对焦的精准度,减少人为判定产生的误差。
      ◆坐标功能:量测工件时无需手动调节摆直,软件提供坐标平移、旋转、摆正。
      ◆标注功能:直接在影像及几何区标注/移动尺寸,点、线、圆/圆弧及直线端点、中点,圆心、象限点自动捕捉。
      ◆自适应功能:可调节CCD参数设定,提高自适应力;去除毛边功能,以正确取得量测数据。
      ◆自动捕捉:利用影像工具快速自动抓取基本几何轮廓边界点,直接拟合成线、圆、弧。
      ◆测绘功能:机械图形直接输出.dxf格式,实现2D抄数功能 ,与AutoCAD、Pro/e、UG等其它软件无缝联接。
      ◆拍照功能:量测区工件放大摄像图形化输出,转成(.bmp、.jpg)。
      ◆测量报告:对测量数据可设定公差,自动判断,选择需要的测量数据,生成标准的WORD、EXCEL 图表报告。
      ◆编程功能:操作方便的自学习教导式编程软件,程序可重复执行。
      ◆三维测量功能:Z轴方向可满足产品的高度测量要求。

      技术参数:
      仪器型号 CNC-8060
      外形尺寸(mm) 1000×1380×1820
      测量范围(mm) X 800
      Y 600
      Z 200
      玻璃工作台(mm) 尺寸 940×680
      承重 ≤25kg
      测量精度 X ≤(3.0+L/200)μm
      Y ≤(3.0+L/200)μm
      Z ≤(5.0+L/200)μm
      影像测量系统 CCD 美国TEO高分辨率彩色工业摄像机
      物镜 美国NAVITAR高清可连续变倍镜头0.7×-4.5×
      影像放大倍率 20×-180×
      光源 轮廓光 LED冷光源,256级亮度可调
      表面光 6环8区LED冷光源,256级亮度可调
      同轴光 LED冷光源,256级亮度可调
      软件 REICA精密测量软件
      工作环境 温度20℃±2℃,温度变化<2℃/hr,湿度30~80% ,远离振源
      工作电源 220V/50Hz/10A
      保修期 1年

      选装升级项:
      * Z轴标准测高200mm,可选择加高;
      * Z轴可选择加装英国RENISHAW探针;
      * Z轴可选择加装基恩士激光测量;
      * 大视场专用镜头。


      产品优势:
      ◆ 天然"济南青"000级花岗岩底座、立柱,精度高、稳定性好;
      ◆ 日本THK精密直线导轨,高精密、高稳定性;
      ◆ 贵阳新天高精密光栅尺,精度高、稳定性好;
      ◆ 德国COMST或者美国TEO高分辨彩色CCD;
      ◆ 三轴采用日本松下伺服电机;
      ◆ 美国NAVITAR高清镜头;
      ◆ 提供选装英国RENISHAW探针及基恩士激光;
      ◆ 正版全自动智能精密测量软件。

      送货培训:
      A、江浙沪地区由我公司人员开车送货并安装调试培训。
      B、其他地区机器发由物流运送,我公司技术上门安装培训。

      产品展示及企业展示


      影像仪培训现场
