您当前的位置:首页 > 产品中心 > 投影仪 >

1100-500万能材料试验机

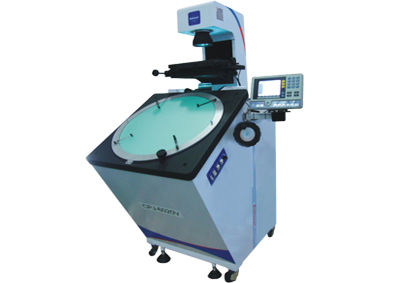

名称:落地式投影仪
详细信息 : 型号:CPJ-6020V
  • 售前QQ: 18115517817 13405131752

  • 售后QQ: 376561747 983904603
  • 立即咨询客服

    • 测量对象:

      1.在汽车制造业,检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;
      2.在电子行业,检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;
      3.在塑料橡胶业,检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;
      4.在机械制造业,检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;
      5.在钟表行业,检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓;
      6.在航空航天业,检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。

      技术参数:

      型号 CPJ-6020V
      X轴坐标行程(mm) 200
      Y轴坐标行程(mm) 100
      金属台面尺寸(mm) 404×265
      玻璃台面尺寸(mm) 270×170
      数显分辨力(μm) 0.5
      示值误差(mm)

      2.5+L/75 (L为被测物体长度,单位:mm)

      Z轴坐标行程(mm) 50 (调焦)
      仪器重量(kg) 360
      外形尺寸(mm) 1200×1140×1940
      投影屏 尺寸 (mm) Ф 615,使用范围>Ф600(刻有米字线)
      旋转范围 0~360°
      旋转分辨力 1' or 0.01°
      物镜 放大倍数 5× (选) 10× (标) 20× (选) 50× (选) 100× (选)
      物方视场 (mm) Ф120 Ф60 Ф30 Ф12 Ф6
      工作距离(mm) 242.8 143.2 85.5 92 48.5
      最大测量高度(mm) 50 50 50 50 48

      仪器电源: AC 100-240V 50/60Hz。总功率: 650W


      仪器特点:
      1.CPJ-6020V落地式投影仪成像清晰,放大倍率准确。
      2.投影屏直径 Φ600mm,最大物方视场为 Φ120mm,可满足大尺寸零件的轮廓测量和坐标测量,配合寻边器可实现自动寻边采点,消除人眼瞄准的误差。
      3.轴流风机双向散热,提供超强散热能力。
      4.物镜变换采用直插式,更换简单方便。
      5.特别适合投影像的描绘、轮廓形状观察等测量。
