测量对象：
1.在汽车制造业，检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸；2.在电子行业，检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸；3.在塑料橡胶业，检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数；在机械制造业，检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸；4.在钟表行业，检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓；5.在航空航天业，检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。
技术参数：
型号 CPJ-3015DZ CPJ-3020DZ X轴坐标行程 (mm) 150 200 Y轴坐标行程 (mm) 100 100 金属台面尺寸 (mm) 354×228 404×228 玻璃台面尺寸(mm) 210×160 260×160 分辨力(μm) 0.5 示值误差 (mm) X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度，单位：mm)
Z轴运动速度 (mm/s) 5、1、 0.01 (3档可调) Z轴坐标行程 (mm) 100 仪器重量 (kg) 150 外形尺寸 (mm) 670×570×1250 投影屏 尺寸 (mm) Ф 312，使用范围>Ф300（刻有米字线） 旋转范围 0~360° 旋转分辨力 1' or 0.01° 物镜 放大倍数 10× (选) 20× (选) 50× (选) 100× (选) 物方视场 (mm) Ф30 Ф15 Ф6 Ф3 工作距离 (mm) 77.7 44.3 38.4 25.3 测量最大高度(mm) 90 90 90 90 仪器电源: AC 100-240V 50/60Hz，总功率: 400W
仪器特点：

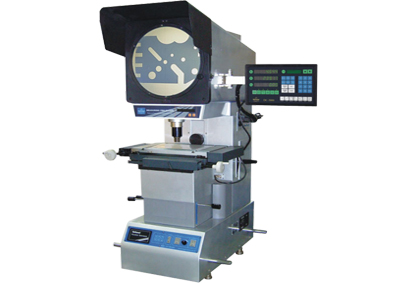

1.CPJ-3000DZ系列数字式测量投影仪Z轴采用步进电机驱动，电动调焦，同时在Z轴增加了计数光栅，可对阶梯零件进行测量，大大的提高了测量效率。2.CPJ-3000DZ系列投影仪投影物镜放大倍率齐全，可配5X物镜，物方视场为60mm客户可根据不同的测量对象选配不同的镜头。
